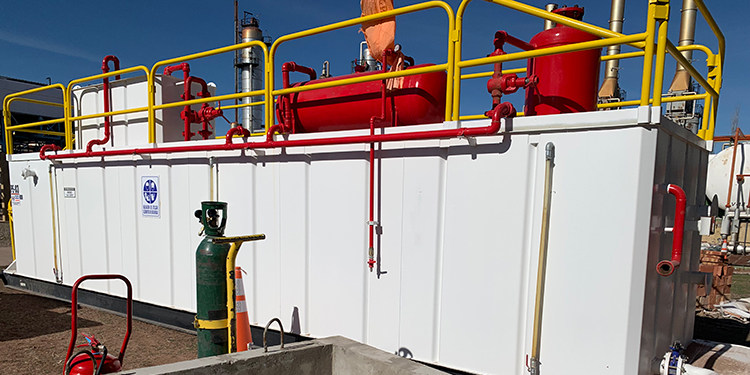

Piletas de ensayo con golpeador y espumigeno

Pileta conformada por un tanque principal con tres cisternas o compartimentos, una base o patín, un techo, cañerías y accesorios.

Las medidas generales de la pileta son: 9,50 mts. de longitud, 2,4 mts. de ancho y 1,80 mts. de alto. Válvulas mariposa de 4” (Cant: 3) – Válvula de presión y vacio (Cant: 2).

Golpeador Centrífugo construido por dos tubos de 24” y 36” de diámetro, con espesor de pared de 3/4” y cabezales semielipticos y toriesferico de 1/2” espesor. Actuando de rebalse, posee caño de 8” con bridas, codo y tramo recto de descarga en la cisterna 1. Para su descarga completa, posee en su parte inferior e con bridas y válvula mariposa de 6” con comando desde la parte superior. A su vez, en la parte más del golpeador, contiene caño y bridas de 6” con salidas de 3” y 4” ambas con tapa.

Espumigeno, compuesto por un tanque de sección cilíndrica con pared de 1/4” y cabezales toriesféricos en el mismo espesor, con soportes construidos en Chapa ¼”. En su parte superior posee dos niples de 1”, uno de 2” y otro de 3” con tapa. En la salida de 2” se colocó cañería galvanizada que ingresa a todas las cisternas y al piletín de ensayo, compuesta por codos, uniones dobles, tees´s y entre roscas.

Accesorios del Espumigeno:
• Unión Roscada doble de 2” 6
• Codos de 2” 7
• Tee de 2” 2
• Tapa para tanque de 3” 1
• Tramo de cañería galvanizada de 1” 2 mts.
• Tramo de cañería galvanizada de 2” 8 mts.
• Válvula de seguridad para vapor/agua de hasta 10 kg/cm2.

Base:
Esta pileta consta de una base o patín de IPN.
Los 4 (Cuatro) largueros están construidos en IPN 24 y tienen 11,00 mts. de longitud, con travesaños de refuerzo.
En los extremos posee un caño de Ø 4 1/2” que atraviesa los IPN largueros por el interior del alma, dicho caño de Ø 4 1/2” posee una tapa en los extremos que permite el enganche de una eslinga para poder mover dicha pileta.
Las puntas de los IPN largueros son redondeadas para permitir el arrastre de la pileta sobre terreno con deformaciones. Sobre este patín va soldado el piso de la pileta.

Piso de la Pileta:
El piso de la pileta tiene una longitud de 9,50 mts., Construido en chapa 1/4” lisa, si se viera un corte de sección, el mismo nos mostraría el piso en forma plana horizontal. El piso se mantiene constante de esta forma dentro de las dos cisternas.

Paredes:
Las paredes perimetrales de la pileta son construidas en chapa de ¼” de espesor con nervaduras plegadas en forma de “V”, distanciadas entre sí a 715 mm, la chapa separadora de cisterna es de ¼”.
La cisterna 1 y la cisterna 2 tienen cada una, una compuerta de limpieza lateral ubicada en uno de los laterales soldada a ras del piso.
En la Cisterna 1 se ubica un Tabique de 1000 mm. de altura cubriendo el ancho del recipiente.
Dentro de este compartimiento, se ubica el Golpeador centrífugo, este espacio también cuenta con una compuerta de limpieza lateral. El tabique separador de una Cisterna y la otra consta de un caño de Ø8” con una válvula del tipo Mariposa de Ø8” con bridas y un codo también de Ø8”.

A toda la pileta, en el borde superior, la rodea un perfil UPN 80 que cumple con la función de rigidizar la estructura. Cada Cisterna cuenta además con conexiones exteriores determinadas por una brida, caño y codo de Ø4” SCH 40. Estas se ubican en el frente, contra frente y en uno de los laterales (lado donde se ubican las compuertas de limpieza).

Tanques de Medición:
Las paredes de este tanque para medición son de chapa plegada de 3/16” con refuerzos interiores y con un techo de chapa labrada de 3/16” y además con tapa para la boca de paso de hombre. Medidas de este tanque: Largo: 2083 mm-Altura: 925mm y Ancho: 925mm.

Cañería de 2”
Posee una línea de caño de Ø 2” de alta presión el cual conecta el espumigeno con toma desde el exterior, luego otra conexión que llega hasta el Golpeador Centrífugo, atraviesa parte de la pileta y llega hasta el Deposito rectangular en la parte superior y desde el extremo sale y atraviesa cada compartimiento. Cabe destacar que la misma cuenta con los accesorios correspondientes como Válvulas, codos y uniones dobles roscadas, todos estos accesorios son de Ø2” s-6000 psi.

Techo
Este está construido de Chapa estampada “Semilla melón” y con un espesor de 3/16” y apoyado sobre el Perfil “UPN” 80 perimetral y sobre travesaños y largueros construidos en chapa plegada dispuestos para tal fin. También cuenta con (3) tres entradas a la pileta para su inspección interior con tapas.

Esta pileta tiene una escalera rebatible abisagrada que permite el ascenso al techo, construida en chapa plegada y los escalones de metal desplegado.
El techo cuenta con sendas de metal desplegado para dar seguridad a la circulación del operario.
En el mismo se ubicaran 2 (dos) niples con brida de Ø6”.

Todo el techo y la escalera poseen baranda de seguridad.
